Счетчики частиц AeroTrak+

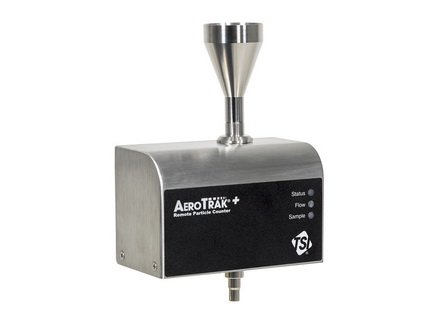

Счетчик частиц AeroTrak+

Стационарные счетчики AeroTrak® + являются идеальным решением компании TSI для непрерывного мониторинга концентрации частиц там, где имеются вакуумные системы, что типично для фармацевтических производств и других областей применения.

Стационарные дистанционные счетчики AeroTrak®+ предлагают пользователям высокую надежность и беспроблемную эксплуатацию в чистых помещениях как профессиональное оборудование для мониторинга воздуха в производственных помещениях. Превентивная идентификация и раннее предупреждение о негативных тенденциях снижают риски и уменьшают потери продукта и производственные издержки. Применение AeroTrak+ позволяет иметь в руках критические данные без угрозы их пропусков или потенциальной полной потери.

Особенности и преимущества

Надежная лазерная технология, поддерживаемая самой длительной гарантией в промышленности (5 лет);
Безопасный долговременный сбор и хранение критически важных производственных данных;
Идентификация широкого диапазона размеров частиц за счет доступных модельных опций;
Возможность беспроводной передачи данных, требующей минимальной инфраструктуры, что уменьшает сложность и стоимость установки;
Предупреждающие сигналы по обслуживанию;
Раннее предупреждение о негативных тенденциях с посекундным мониторингом;
Надежная работа с обеспечением электромагнитной совместимости в условиях окружения различными промышленными установками;
Быстрая установка и конфигурирование с помощью стандартного кабеля USB-C;
Соответствие для применения по стандарту ISO 14644-14;
Защита от паров перекиси водорода (VHP);
Герметичный вход защищает от случайного попадания чистящих растворов;
Передовой драйвер FMS обнаруживает датчики автоматически, что уменьшает время их интегрирования

Если у вас нет внешнего насоса, проверьте номенклатуру счетчиков AeroTrak + с насосом - они разработаны для применения в условиях ограниченной инфраструктуры , не имеющей источников вакуума – для производств электроники, полупроводников, некоторых промышленных производств.

Выберите правильно модель, которая Вам необходима:

Модель	Расход	Опции каналов размера частиц	Рекомендуемая область применения
7201-22003 7201-24010	2,83 л/мин	0.2, 0.3 мкм 0.2, 0.3, 0.5, 1.0 мкм	Полупроводниковая промышленность
7301-22005 7301-24050 7301-24100 7301-26250	2,83 л/мин	0.3, 0.5 мкм 0.3, 0.5, 1.0, 5.0 мкм 0.3, 0.5, 5.0, 10.0 мкм 0.3, 0.5, 1.0, 5.0, 10.0, 25.0 мкм	Полупроводниковая, электронная, космическая, оптическая, автомобильная промышленность, чистые производства
7310-22005 7301-24050 7301-24100	28.3 л/мин	0.3, 0.5 мкм 0.3, 0.5, 1.0, 5.0 мкм 0.3, 0.5, 5.0, 10.0 мкм	Полупроводниковая, электронная промышленность
7501-22050 7501-24100 7501-24250 7501-25250	2,83 л/мин	0.5, 5.0 мкм 0.5, 1.0, 5.0, 10.0 мкм 0.5, 5.0, 10.0, 25.0 мкм 0.5, 1.0, 5.0, 10.0, 25.0 мкм	Электронная, космическая, оптическая, автомобильная промышленность, чистые производства
7510-22050 7510-24100 7510-24250	28,3 л/мин	0.5, 5.0 мкм 0.5, 1.0, 5.0, 10.0 мкм 0.5, 5.0, 10.0, 25.0 мкм	Фармацевтическая, электронная, космическая, оптическая, автомобильная промышленность, чистые производства

Технические характеристики

1. Спецификация моделей

	7201	7301	7310	7501	7510
Диапазон размеров	0,1 – 1 мкм	0,3 – 25 мкм		0,5 – 25 мкм
Расход, л/мин	2,83 с погрешностью ± 5%		28,3 с погрешностью ± 5%	2,83 с погрешностью ± 5%	28,3 с погрешностью ± 5%
Каналы размеров частиц	0.2, 0.3 мкм; 0.2, 0.3, 0.5, 1.0 мкм	0.3, 0.5 мкм; 0.3, 0.5, 1.0, 5.0 мкм; 0.3, 0.5, 5.0, 10.0 мкм; 0.3, 0.5, 1.0, 5.0, 10.0, 25.0 мкм	0.3, 0.5 мкм; 0.3, 0.5, 1.0, 5.0 мкм; 0.3, 0.5, 5.0, 10.0 мкм	0.5, 5.0 мкм; 0.5, 1.0, 5.0, 10.0 мкм; 0.5, 5.0, 10.0, 25.0 мкм; 0.5, 1.0, 5.0, 10.0, 25.0 мкм	0.5, 5.0 мкм; 0.5, 1.0, 5.0, 10.0 мкм; 0.5, 5.0, 10.0, 25.0 мкм
Разрешение по размеру	<15 % @ 0,3 мкм (по ISO 21501-4)	<15 % @ 0,5 мкм (по ISO 21501-4)
Эффективность счета	50% при 0.2 мкм; 100% для частиц >0.3 мкм (по ISO	50% при 0.3 мкм, 100% для частиц >0.45 мкм (по ISO 21501-4 и JIS)		50% при 0.5 мкм, 100% для частиц >0.75 мкм (по ISO 21501-4 и JIS)
Предел концентрации	172 000 000 частиц/м3 @ 10% потери совпадения для всех моделей

2. Характеристики для всех моделей

Параметр	Значение	Параметр	Значение
Источник излучения	лазерный диод	Гарантия на лазер	до 5 лет
Периодичность калибровки	один год	Источник вакуума	Внешний вакуум > 15 дюймов (38.1 см) рт. ст.
Коммуникации	Ethernet (TCP/IP), Modbus RTU	Беспроводная опция	доступна
Наружная поверхность	нерж. сталь	Опции аналоговых выходов	3 канала с выходами 4-20 мА: 2 канала по размеру частиц по выбору пользователя – линейный или логарифмический; 1 канал состояния.
Поддерживаемые стандарты	CE, JIS B9921, ISO 21501-4	Условия эксплуатации	10° - 40°C / отн. влажность 20 % - 95% без конденсации
Условия хранения	-10° - 50°C / отн. влажность до 98% без конденсации	Нулевой счет	<1 подсчета / 5 минут при 95% UCL (по ISO 21501-4 и JIS)
Продолжительность непрерывного пробоотбора	1 сек – 24 час, непрерывно (стандартный период сбора данных плюс параллельно посекундный контроль для обнаружения неблагоприятных тенденций)	Индикаторы состояния	Питание, сервис, пробоотбор и Ethernet
Выход сигнализации	Нормально открытый сухой контакт 0 - 60 В AC/ DC, 1 A	Хранение данных	отчеты о 250000 пробоотборах, 15 минут ежесекундных данных
Габаритные размеры (выс x шир x длина)	22.6 см x 25 см x 22.2 см	Масса	0,59 кг
Питание	Питание через Ethernet (согласно PoE с IEEE 802.3af) или 9 – 24 В пост. Ток	Стабильность использования	ISO класс 3 (0,1 мкм)
Включенные аксессуары	Разъем питания и сигнального реле, руководство по эксплуатации и конфигурационная утилита на USB - флешке	Опционные аксессуары	Адаптер питания, изокинетические входы, фильтр продувки, пробоотборная трубка, вакуумная трубка и монтажная скоба

Прибор внесен в Госреестр СИ РФ.
